رمل الكروميت في قوالب صب السيارات: الخصائص والتطبيقات والفوائد

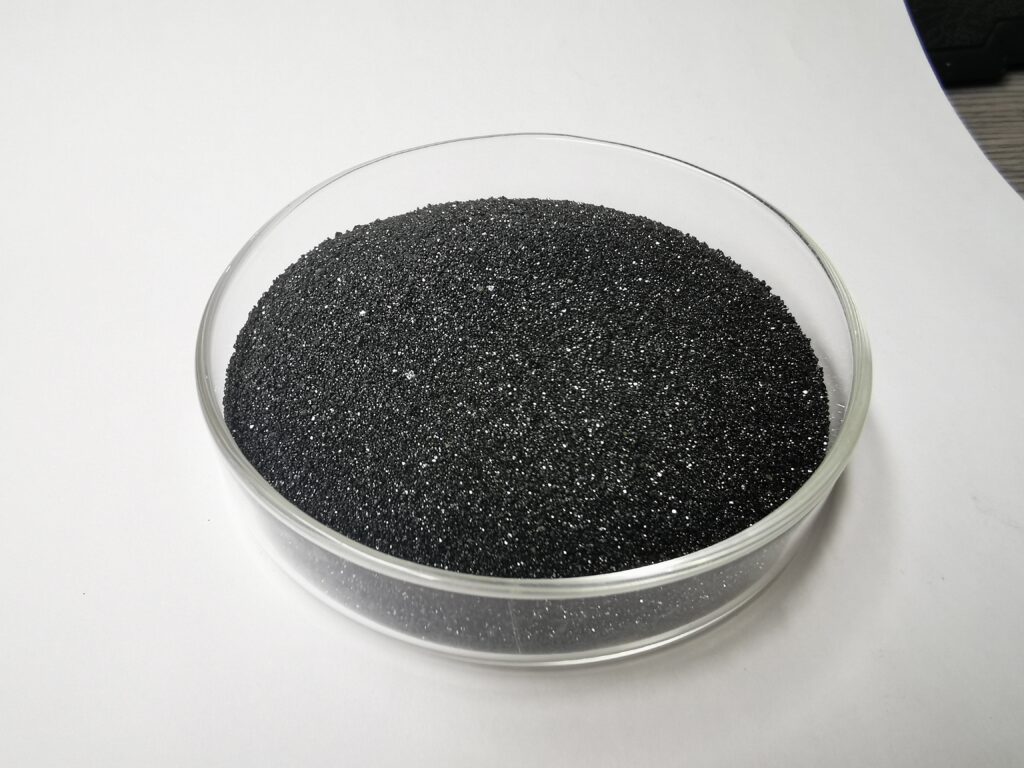

رمل الكروميت (FeCr₂O₄) هو رمل معدني مقاوم للحرارة يُستخدم على نطاق واسع في المسابك، وخاصةً في قوالب وأجزاء صب السيارات . إن درجة انصهاره العالية، وثباته الحراري، ومقاومته لاختراق المعادن تجعله مثالياً لعمليات الصب الصعبة، مثل كتل المحركات، ورؤوس الأسطوانات، ومكونات المكابح، وأجزاء ناقل الحركة .
| الخصائص الفيزيائية ( النموذجية أ ل) | التركيب الكيميائي المتوسط (النموذجي) | ||
| درجة الحموضة | 7-9 | Cr2O3 | ≥46.0% |
| لون | أسود | SiO 2 | ≤1.0% |
| كمية الحمض | ≤2 متر | FeO | ≤26.5% |
| تربة٪ | ≤0.1 | عالي | ≤0.30% |
| الكثافة الظاهرية | 2.5-3.0 جم/ سم³ | أكسيد المغنيسيوم | ≤10.0% |
| الكثافة النوعية | 4.0-4.8 جم/سم3 | Al2O3 | ≤15.5% |
| رُطُوبَة | ≤0.1% | P | ≤0.003% |
| درجة حرارة التلبيد | ≥1800 درجة مئوية | S | ≤0.003% |
| حمض حر | 0 | الكروم/الحديد | 1.55:1 |
| كثافة الحشو | 2.6 جم/سم3 | ||
| درجة الانصهار | ≥2180 درجة مئوية | ||
1. لماذا يُستخدم رمل الكروميت في صناعة مصبوبات السيارات؟
المزايا الرئيسية
✔ نقطة انصهار عالية (حوالي 2150 درجة مئوية) – تتحمل الفولاذ والحديد والألومنيوم المنصهر دون أن تتلف.
✔ ثبات حراري ممتاز – يقلل من عيوب الاحتراق وعيوب تمدد الرمل (مثل التعرقات والنتوءات).
✔ تمدد حراري منخفض – يقلل من تشقق القالب أثناء تصلب المعدن.
✔ موصلية حرارية عالية – تعزز التبريد السريع، مما يحسن البنية المجهرية للمسبوكات.
✔ خمول كيميائي – يقاوم التفاعلات مع المعادن المنصهرة (مفيد بشكل خاص للفولاذ وسبائك المنغنيز العالية ).
✔ انسيابية وضغط جيدان – يضمنان كثافة قالب موحدة لصب دقيق.
2. تطبيقات في صناعة مصبوبات السيارات
يُستخدم رمل الكروميت بشكل شائع في:
كتل المحرك ورؤوس الأسطوانات (الفولاذ/الألومنيوم) – تمنع اختراق المعدن واحتراق الرمل.
أقراص وأسطوانات الفرامل – تتحمل درجات حرارة الصب العالية.
علب ناقل الحركة – تقلل من العيوب المتعلقة بالرمل في الأشكال الهندسية المعقدة.
مشعبات العادم – تقاوم الإجهاد الحراري الناتج عن دورات التسخين/التبريد المتكررة.
3. مقارنة مع أنواع رمال المسابك الأخرى
| ملكية | رمل الكروميت | رمل السيليكا | رمل الزركون | رمال الزيتون |
|---|---|---|---|---|
| نقطة الانصهار (°م) | حوالي 2150 | حوالي 1710 | حوالي 2550 | حوالي 1800 |
| التمدد الحراري | منخفض جداً | عالي | منخفض جداً | معتدل |
| الموصلية الحرارية | عالي | قليل | عالي | معتدل |
| يكلف | معتدل | قليل | عالي | معتدل |
| الأفضل لـ | الفولاذ والحديد وسبائك درجات الحرارة العالية | متعدد الأغراض | مصبوبات دقيقة | المعادن غير الحديدية |
4. كيفية استخدام رمل الكروميت في صناعة القوالب
(أ) كرمل واجهة (الأكثر شيوعًا)
يتم تطبيقه كطبقة بسمك 5-20 مم حيث يلامس المعدن المنصهر القالب.
يمنع الاحتراق والاختراق وتآكل الرمال .
(ب) في الإنتاج الأساسي
يتم خلطها مع مواد رابطة راتنجية (مثل اليوريثان الفينولي، والفوران) للحصول على حشوات عالية القوة.
يستخدم في المناطق ذات الحرارة العالية (مثل ممرات المياه في رأس الأسطوانة).
